2013 Doosan Puma MX-1600ST

Sold

2013 Doosan Puma MX-1600ST

$214,900 (USD)

Helena, AL

Description

Machine Specifications


Main Spindle Std Chuck: 6"

Main Spindle Max Chuck: 8"

Max Turn Length: 35.4"

Max Turn Diameter: 13"

Bar Capacity: 2" (Left & Right Spindle)


Guideway Type: Linear

X1 Axis Rapid Traverse: 1,417 ipm

Z1 Axis Rapid Traverse: 1,417 ipm

Y Axis Rapid Traverse: 1,024 ipm

X2 Axis Rapid Traverse: 1,417 ipm

Z2 Axis Rapid Traverse: 1,417 ipm

Swing Over Bed: 26.77"


(Left Spindle) Spindle Power: 20 hp

(Left Spindle) Spindle RPM: 6,000 RPM

(Left Spindle) Spindle Torque: 153 ft-lb

(Left Spindle) Spindle Bore: 2.44"

(Left Spindle) Draw Tube ID: 2.047"

(Left Spindle) Torque: 153 ft-lb


(Right Spindle) Spindle Power: 20 hp

(Right Spindle) Spindle RPM: 6,000 RPM

(Right Spindle) Spindle Torque:153 ft-lb


(Milling Spindle) Spindle Power: 12 hp

(Milling Spindle) Spindle RPM: 12,000 RPM

(Milling Spindle) Torque: 36 ft-lbs

(Milling Spindle) Capto C5

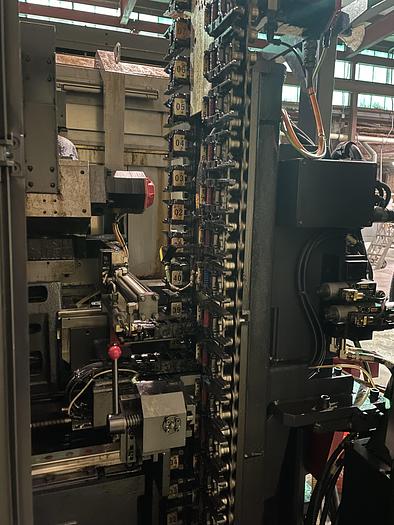

40 Tool Automatic Tool Changer

Max Tool Length: 200mm

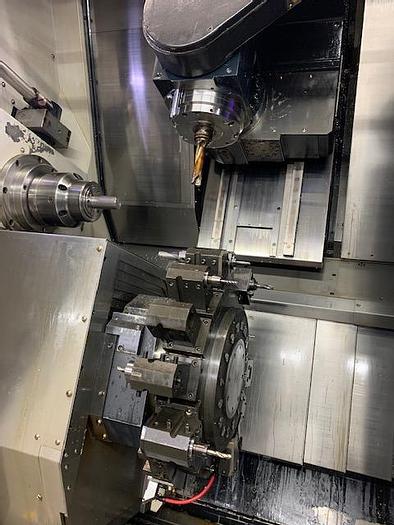

Turret: 16 Station BMT-45

Boring Bar Diameter: 1.3"

Rotary Tool Speed: 6,000RPM

Rotary Tool Power: 7.5HP

Rotary Tool Torque: 17.3 ft-lbs


Wired for 220V (3 Phase)(76.45 kVa)



Machine Features:

Parts Conveyor

Tool Holders Included

Bar Feeder

Full 5 Axis Capability

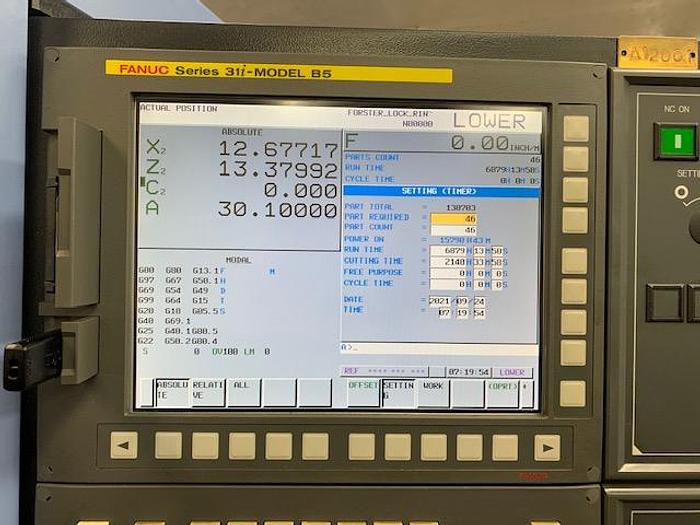

FANUC 31I-B5 Control

Fanuc Tool Presetter

LNS CHIP CONVEYER

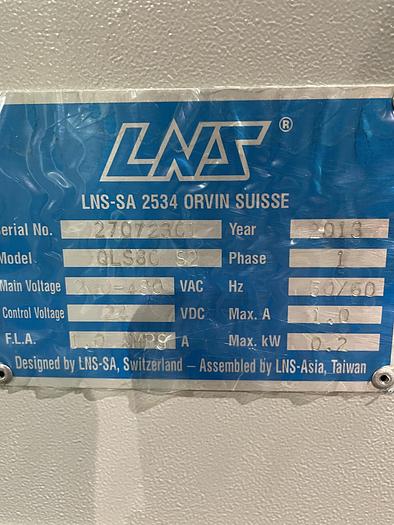

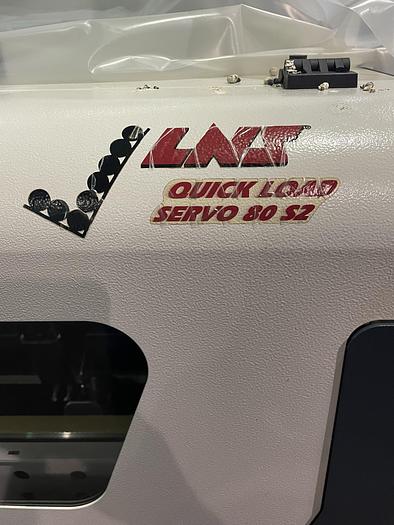

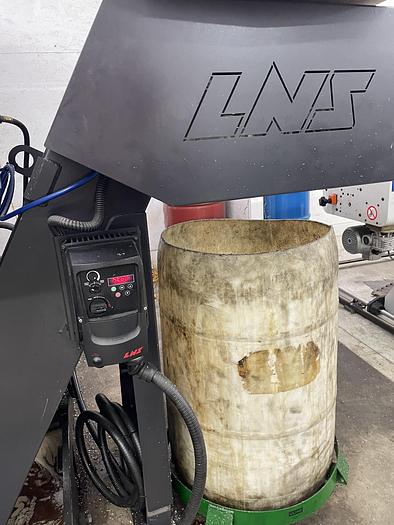

LNS Quick Load Servo 80 S2 Bar Loader (6 Foot)




INCLUDED WITH MACHINE:

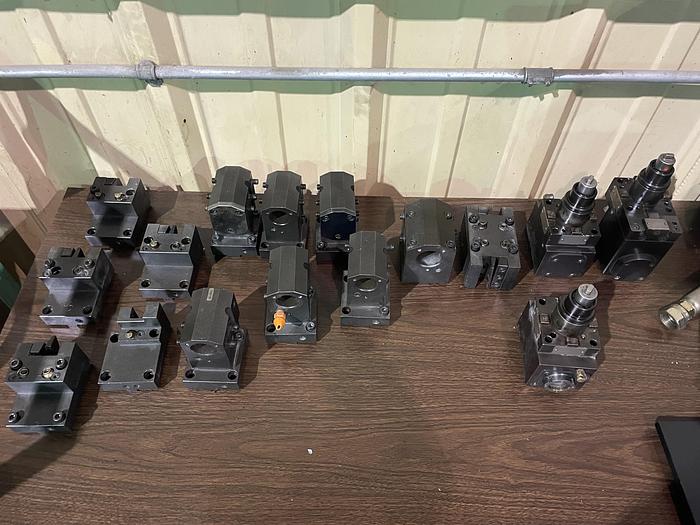

All Tool Holders for 16 Station BMT-45 Turret Including (Qty. 3) Live Tool Holders

(Qty. 2) 3-Jaw Chucks

(Qty. 30-40) Capto C5 Tool Holders (can be purchased separately)

LNS Chip Conveyor

LNS Quick Load Servo 80 S2 Bar Loader (6 Foot)

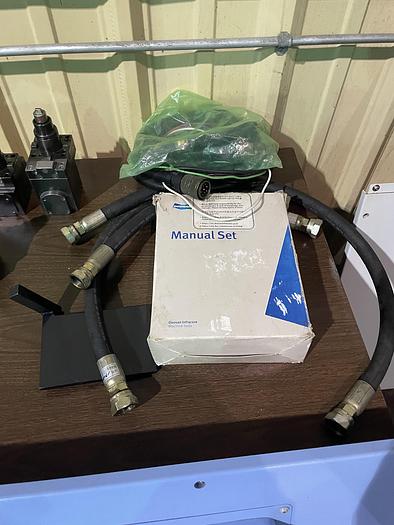

Machine Manuals

Leveling Pads


Dimensions & Weights:

Length

3,800 mm (150 in.)


Height

2,760 mm (109 in.)


Width

2,530 mm (100 in.)


Weight

11,600 kg (25,570 lbs)



Specifications

ManufacturerDoosan Puma
ModelMX-1600ST
Year2013
ConditionUsed
